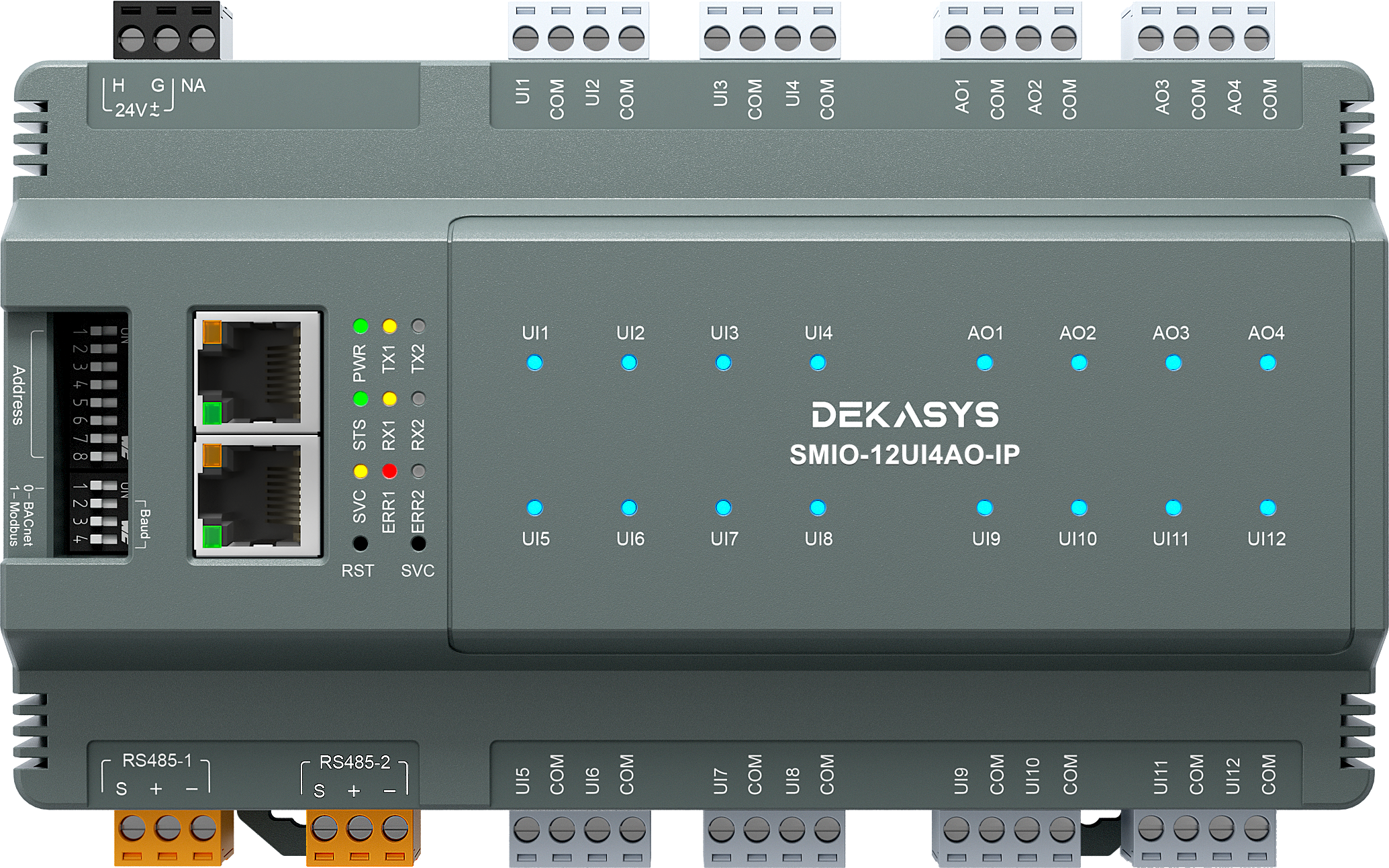

DEKASYS 16点リモートIOモジュール SMIO-12UI4AO-IP
| RS485*2 | UI*12 & AO*4 | デイジーチェーン接続用のイーサネットポート2つ |
| 優れた価格性能 | ARM Cortex 32ビットMCU | ボーレートとアドレスのDIPスイッチ |
標準プロトコルの互換性
コントローラーは、BACnet MS/TP、BACnet IP、Modbus RTU、Modbus TCP プロトコルをサポートしており、ほとんどのビルオートメーション アプリケーションとのシームレスな統合を保証します。
オンラインファームウェア構成
コントローラーは USB 経由でアップグレードおよび構成できます。
手動オーバーライドアナログ出力値
アナログ出力タイプはスライドスイッチで選択でき、振幅はトリマーを使用して 0 V～10 V、0 mA～20 mA、または 4 mA～20 mA の範囲で調整できます。
ハードウェアのセットアップ
アドレスとボーレートは DIP スイッチを使用して設定できるため、迅速かつ簡単にインストールできます。
| 寸法 | 193.2x107x51.2mm(±0.5mm) |
| ケーシング材質 | UL 94 ABS + PC |
| 重さ | 未定 |
| 電源 | 24V AC +20%/-15% または 24V DC ±5% |
| 消費 | 10W未満 |
| 現在の定格 | 24VAC/VDCで1A |
| 動作温度 | 32～131°F（0～55°C） |
| 保管温度 | -4～185°F（-20～85°C） |
| 動作湿度 | 相対湿度0%～95%（結露なし） |
| IP防水 | IP20 |
| PGA付き12ビット | |
| 電圧 | 0 - 10V (±0.01V)、0 - 5V (±0.01V) |
| カレン | 4 - 20mA (±0.01mA)、0 - 20mA (±0.01mA) |
| 抵抗 | 0 - 30K、0 - 10K、0 - 1.5K |
| サーミスター | NTC：10Kタイプ2/3、3K、20K（±0.1℃） |
| センサー | 測温抵抗体：1Kバルコ、1Kプラチナ（±0.2℃） |
| 12ビットDAC | |
| 現在 | 0 - 20mA、4 - 20mA（最大負荷抵抗、800Ω） |
| 電圧 | 0～10V |
| 認定資格 | CE、FCC、BTL |
-
アナログ出力チャンネル
アナログ出力は電圧出力または電流出力のいずれかになります。
RGB LED の色は、青の寒色から緑、そして明るい黄色へと変化し、アナログ出力振幅が増加する順序を示します。 -
アナログ入力チャンネル
アナログ入力は、電圧入力、電流入力、抵抗入力のいずれかになります。
RGB LED の色が青（クールブルー）から緑、そして明るい黄色へと変化し、アナログ入力振幅が増加することを示します。アナログ入力チャンネルが抵抗入力として設定されており、端子が抵抗負荷で終端されていない、または配線が断線している場合、アナログ入力チャンネルは非常に高い抵抗を検出し、RGB LED が純粋な赤色で点灯します。これは、アナログチャンネルがエラーモードであることを示します。 -
アナログ入力チャンネルとアナログ出力
以下の表は、特定の構成と IO チャネルの種類における RGB LED カラー ディスプレイをまとめたものです。
IOの種類
構成
色
アナログ出力
0～10Vまたは0～20mA
青、緑、そして明るい黄色
4～20mA
エラー状態では 4 mA 未満、赤。
青、緑、そして明るい黄色
アナログ入力
0～10Vまたは0～20mA
青、緑、そして明るい黄色
4～20mA
エラー状態では 4 mA 未満、赤。
青、緑、そして明るい黄色
0オーム～20kオーム
青、緑、そして明るい黄色
ありがとうアナログ出力の手動オーバーライド
アナログ出力の手動オーバーライドを使用すると、ユーザーはスライド スイッチとトリマーを使用して現在の出力状態を手動でオーバーライドできます。
| スライドスイッチの位置 | モード | 説明 |
| 左 | 電圧モード | アナログ出力は電圧モードであり、トリマーを回して出力電圧を調整します。 |
| 真ん中 | 現在のモード | アナログ出力は電流モードであり、トリマーを回して出力電流を調整します。 |
| 右 | 車/A | アナログ出力はネットワーク コマンドによって制御されます。 |
トリマーは時計回りに回すと増加し、反時計回りに回すと減少します。
-
